Cum să alegi întrerupătorul potrivit pentru a oferi protecție la scurtcircuit și suprasarcină?

Diferite scenarii necesită diferite tipuri de întrerupătoare pentru a asigura o protecție adecvată și ușurință în instalare:

Scenarii rezidențiale/civile

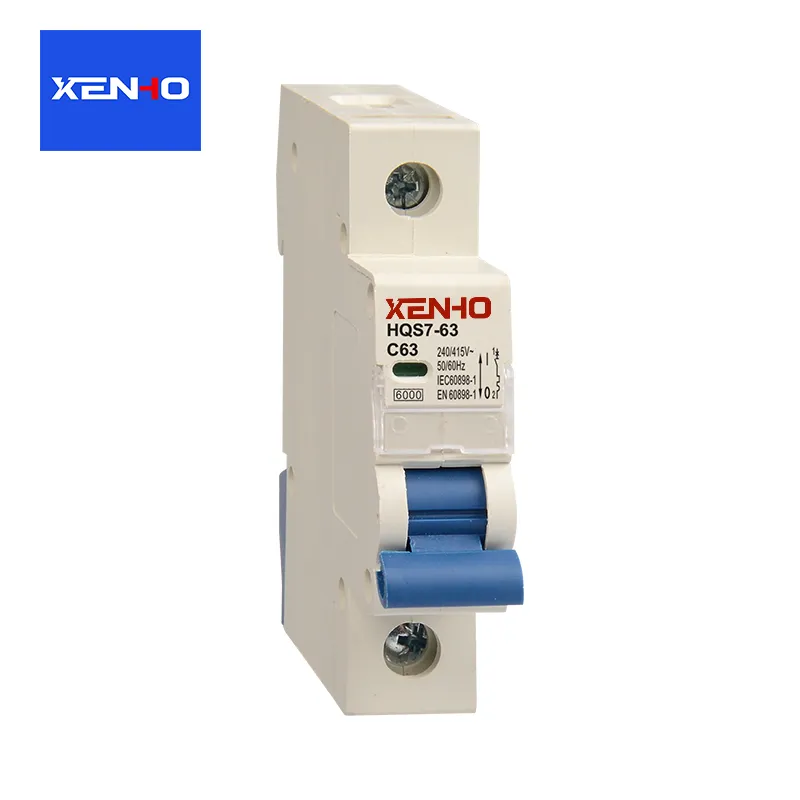

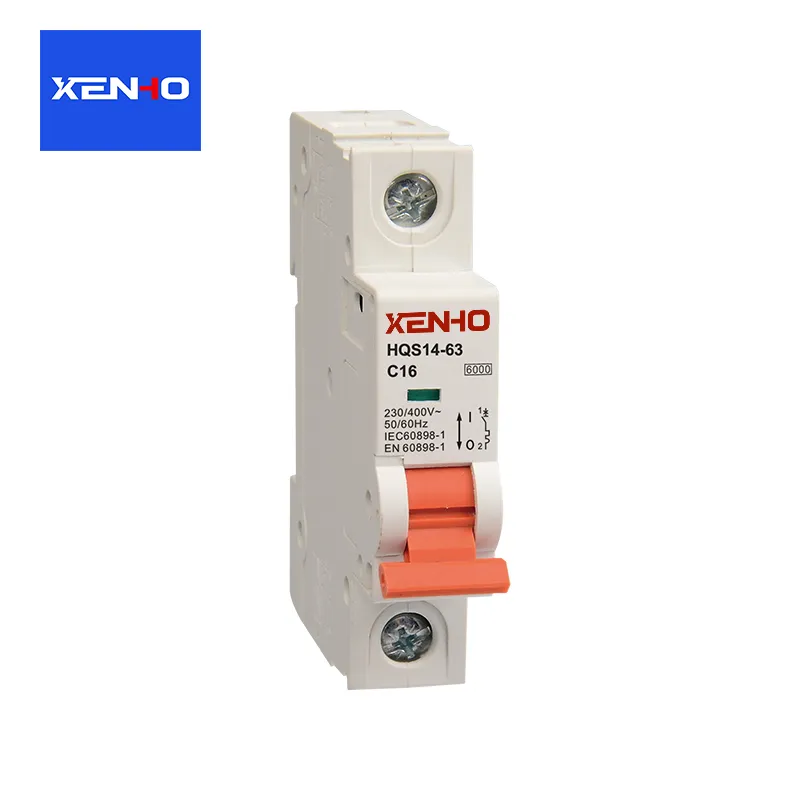

SelectaCircuitul miniatural Breakeri(MCB)

Caracteristici: Dimensiuni mici, cost redus, declanșare termomagnetică încorporată (asigurând protecție atât la suprasarcină, cât și la scurtcircuit), potrivită pentru montarea pe șină DIN în cutii de distribuție;

Sugestii de selecție: utilizați curba B pentru circuitele de iluminat, curba C pentru circuitele prize/aer condiționat și curba C/D pentru aparatele de mare putere (cum ar fi aparatele de aer condiționat 3P).

 Scenarii industriale/comerciale (curent de sarcină mare)

Curent 63~630A: SelectațiÎntreruptoare cu carcasă turnată(MCCB), care acceptă funcționarea manuală/electrică, capacitate mare de rupere și funcționalitate extensibilă cu accesorii opționale;

Curent >630A: SelectațiÎntrerupătoare de aer(ACB), utilizat pentru liniile de intrare/conexiunile de magistrală în încăperile de distribuție a energiei electrice, oferind protecție selectivă pentru a preveni întreruperile de curent pe scară largă în timpul defecțiunilor.

 Scenarii cu cerințe de siguranță personală umed/înalt

SelectaÎntreruptoare cu curent rezidual(RCBO), care integrează protecția împotriva scurgerilor pe baza MCB, oferind protecție triplă împotriva „suprasarcină + scurtcircuit + scurgere”, potrivită pentru băi, bucătării și circuite exterioare.

Puncte cheie de evitat atunci când alegeți întrerupătoarele

Evitați „supradimensionarea”: Utilizarea unui întrerupător cu un curent nominal mare pentru a proteja un circuit de curent mic (de exemplu, un MCB de 100 A care protejează un circuit de iluminat de 10 A) va duce la eșecul declanșării în timp în timpul suprasarcinii/scurtcircuitului;

Capacitatea de rupere nu poate fi „subspecificată”: capătul de intrare trebuie să selecteze o capacitate de rupere de nivel înalt (de exemplu, 10kA), altfel întrerupătorul poate exploda în timpul unui scurtcircuit;

Selectarea incorectă a curbei este o greșeală principală: utilizarea unei curbe B pentru circuitele motorului va cauza declanșări neplăcute frecvente, iar utilizarea unei curbe D pentru circuitele de iluminat va reduce sensibilitatea protecției la suprasarcină.
